Acessibilidade nos Meios Arquitetônico e Urbano
Sanitários e Vestiários
Banheiros

(Conforme capítulos 4, 6 e 7/ABNT - NBR 9050/1994)

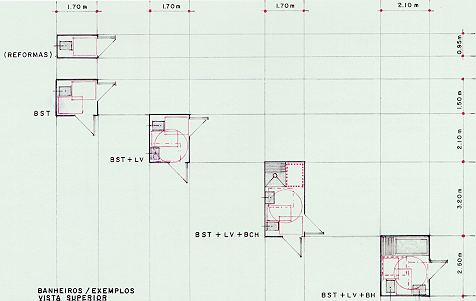

BST Bacia Sanitária: altura do assento 0,46m do piso; válvula de descarga de alavanca (altura máxima 1,00m do piso); barras de apoio na lateral e no fundo. No caso de transferência somente frontal utilizar barras de apoio nas duas laterais da bacia sanitária, com distância de 0,80m entre as faces externas das barras.
LV Lavatório sem coluna ou gabinete: altura 0,80m do piso (com altura livre de 0,70m); sifão e tubulação com proteção; torneiras de alavanca, célula fotoelétrica ou formas equivalentes.
BCH Boxe Chuveiro: dimensões 0,90m x 1,10m para transferências externas; desnível máximo 1,5cm; registros altura máxima 1,00m do piso (localizados na parede lateral do banco); barras de apoio vertical (na parede de encosto do banco) e horizontal/vertical (em "L") (na parede lateral do banco).
BH Banheira: altura 0,46m do piso; registros acionados por alavanca (posicionados lateralmente à banheira a uma altura máxima de 0,30m da sua face externa superior).
P Porta: vão livre mínimo 0,80m; área de abertura sem interferir nas áreas de transferências e/ou aproximação.

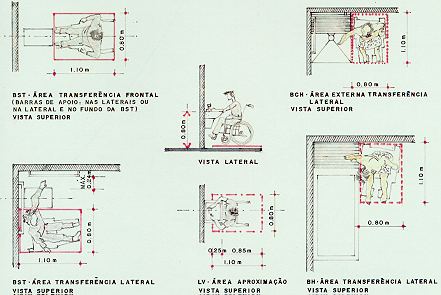

Área de transferência frontal ou lateral para bacia sanitária: dimensões mínimas 0,80m x 1,10 m.
Área de aproximação frontal para lavatório: dimensões mínimas 0,80m x 1,10m .
Área de transferência lateral para chuveiro: dimensões mínimas 0,80m x 1,10m .
Área de transferência lateral para banheira: dimensões mínimas 0,80m x 1,10m .
Área de manobra sem deslocamento, rotação 360º: círculo diâmetro mínimo 1,50m.
Banco boxe chuveiro (basculante): profundidade mínima 0,45m; comprimento mínimo 0,70m; altura mínima do piso 0,46m.
Banco banheira: profundidade mínima 0,45m; comprimento igual à extensão total da cabeceira da banheira e nivelado com a mesma. Aconselhável a existência de parede ao fundo do banco.



* Créditos: - Fonte: Secretaria de Estado da Criança e Assuntos da Família - SECR (PR)
